Ook werkende drukmeter in simulatie...

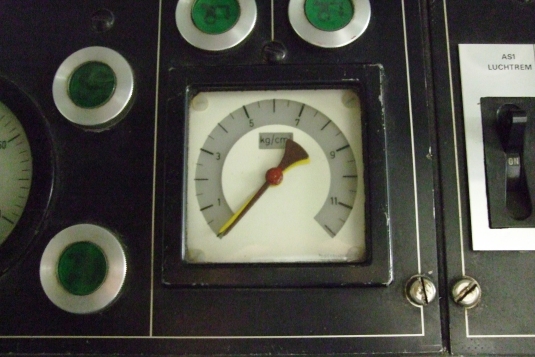

Naast alle andere indicaties met lampjes en wijzers is er ook een drukmeter aanwezig in de cabine. Deze meter bezit twee wijzers welke de hoofddruk in het systeem en de remdruk aanwijzen. Daar wij geen compressor gebruiken is de drukmeter volledig elektrisch gemaakt en wordt zodoende aangestuurd vanaf de PLC's.

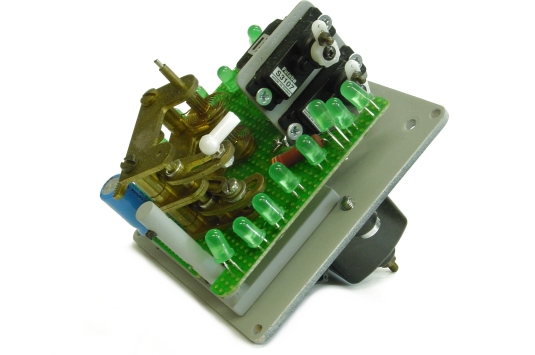

De techniek welke is gebruikt komt ook voor in de modelbouw, te weten het aansturen van servo's middels pulsbreedte-modulatie. Middels een PIC18F252-I/SP is de elektronische schakeling opgebouwd. Dit IC is vrij programmeerbaar en is zodanig geprogrammeerd dat het twee uitgangen afgeeft met de juiste signalen voor de miniatuur modelbouwservo's. De aansturing vanaf de PLC's is geprogrammeerd tussen 0 en 5VDC, dat op beide naalden zichtbaar wordt als 0 t/m 10 Bar. Voor de voeding van het printje wordt de 24VDC spanning gebruikt. De schaalverlichting is mede geheel vervangen, omdat de servo's in de wegzitten. U ziet dat de ledjes ook schuin staan om zodoende de gehele schaal te kunnen bestrijken.
